Який принцип робочого інвертора?

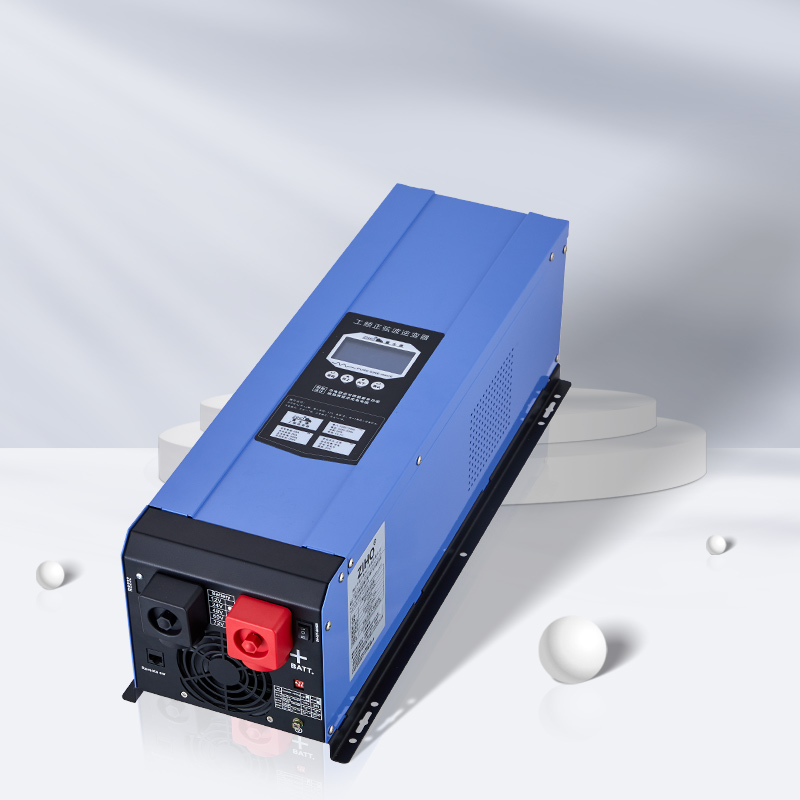

Друзі, принципінверторполягає в тому, щоб спочатку перетворити змінного струму в постійний струм. Потім використовуйте електронні компоненти, щоб переключити постійний струм на зміну. Як правило, інвертор з більшою потужністю використовує тиристор. І встановіть регульований частотний пристрій, щоб зробити частоту регулюваною в певному діапазоні. Він використовується для контролю кількості обертів двигуна. Кількість обертів може бути скоригована в певному діапазоні. Інвертор широко використовується в регуляції швидкості змінного струму. Технологія регулювання швидкості змінної частоти є важливим напрямком розвитку сучасної технології передачі електроенергії. Завдяки розробці технології електроніки, технологія перетворення частоти змінного струму поступово дозріла від теорії до практики. Інвертор не тільки має гладку регуляцію швидкості, велику дальність, високу ефективність, малий початковий струм, стабільну роботу, але й очевидний ефект економії енергії. Отже, регулювання швидкості змінної частоти змінного струму поступово замінює традиційну регуляцію швидкості ковзання, регулювання швидкості полюса, регулювання швидкості постійного струму та інші системи регулювання швидкості в минулому, і все більш широко використовується в металургії, текстилі, друку та фарбуванні, лінії виробництва диму та будівлях, водопостачанні та інших полях. Він, як правило, поділяється на кілька частин, таких як схема випрямляча, схема згладжування, схема управління, ланцюг інвертора тощо.

1.

Функція схеми випрямляча полягає у перетворенні потужності змінного струму в потужність постійного струму. Схема випрямляча, як правило, є окремим модулем випрямляча.

2. Згладжування ланцюга

Схема згладжування містить імпульсну напругу з частотою в 6 разів перевищує живлення у випрямлі та випрямленій напрузі постійного струму. Крім того, пульсуючий струм, що утворюється інвертором, також спричиняє коливання напруги постійного струму. Для придушення коливань напруги індуктори та конденсатори використовуються для поглинання пульсуючої напруги (струм). Як правило, частина постійного струму інверторного джерела інвертора має запас для основної схеми, тому індуктор опущений і використовується проста конденсаторна фільтрування та згладжування.

3. Контроль управління

Сьогодні регулятор швидкості змінної частоти в основному використовує 16-бітний або 32-бітний мікроконтролер або DSP як ядро ​​управління, тим самим реалізуючи повний цифровий контроль.

Інвертор - це пристрій, що регулює швидкість, з регульованою вихідною напругою та частотою. Схема, яка забезпечує сигнал управління, називається основною схемою управління. Схема управління складається з таких схем: "схема роботи" частоти та напруги, "схема виявлення струму" основної схеми та "схема виявлення швидкості" двигуна. Сигнал керування схеми роботи надсилається на "ланцюг приводу" та "ланцюг захисту" інвертора та двигуна. Метод управління, прийнятий інвертором, - це управління швидкістю, контроль крутного моменту, PID або інші методи. 4 Інверторний ланцюг Інверторний ланцюг протилежний ланцюгу випрямляча. Інверторна схема перетворює напругу постійного струму в напругу змінного струму необхідної частоти і вмикає та вимикає пристрої вимикача верхнього мосту та нижній міст у визначений час. Таким чином, трифазна напруга змінного струму з фазовою різницею 120 ° електричного кута може бути отримана на вихідних клемах U, V та W.
